磁力搅拌反应釜的结构
2020/11/11

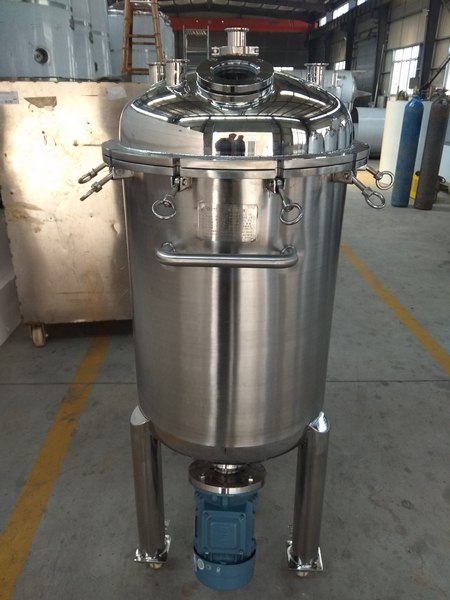

磁力搅拌反应釜的结构
今天祥派技术部给大家介绍磁力搅拌反应釜的结构，反应釜主要由釜体、釜盖、磁力搅拌器、加热器、阀门、内冷却盘管、安全爆破装置、压力表、控制仪及升降装置等部件组成。
（1）釜体、釜盖采用不锈钢或其他金属及非金属材料加工制成，釜体与法兰采用螺纹连接或者直接焊接而成，釜盖为整体平盖或凸盖，釜体与釜盖的密封采用垫片或釜体锥面与釜盖的球面线密封，两者借用法兰周向均匀分布的主螺栓通过拧紧螺母达到密封，密封可靠无泄漏。
（2）磁力搅拌器：是由伺服电机驱动外磁钢转动，外磁钢体通过磁力线带动内磁钢体、搅拌轴及搅拌桨叶转动，从而达到搅拌的目的。为了保证磁力搅拌器的正常运行，磁力搅拌器设有冷却水套，当使用温度超过100度时，需在冷却水套之间通入冷却水来降低温度，确保磁力搅拌器的磁性材料不退磁。
（3）加热器：釜体外部装有桶形的碳化硅炉芯，加热电阻丝串联其中，具有导热效果均匀、加热速度快等特点，出线通过接线座、电缆线与控制仪相联。或者为电热加管导热油加热，在釜体外的法兰上焊接夹套，在夹套里装入电加热管导热油，通过加热管加热夹套导热油达到加热的目的。或用远红外加热器直接加热或蒸汽加热或水浴加热等等。
（4）在釜盖的上部或侧部配有进气阀、取样阀、测温装置、安全爆破装置及冷却盘管等，外接阀门、压力表等采用圆弧与圆弧线接触，通过拧紧正反螺母达到密封或者直接用管件焊接而成；阀门为针形阀或球阀，配套按用户要求；取样阀通过装入釜体内的插底管通过釜内物料排出；冷却盘管直接与釜盖联接。
磁力搅拌反应釜想学习更多请继续关注祥派机械。
